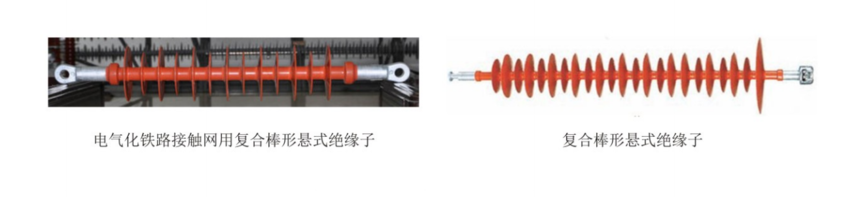

復合棒形懸式絕緣子由環氧樹脂玻纖引拔芯棒、硅橡膠傘套以及兩端連接金具三個部分組成。產品用于交流電力系統額定電壓25V以上，頻率不超過100Hz的架空線路、電氣化鐵路接觸網、變電站作懸垂和耐張用。絕緣子安裝地點環境溫度在-40C~+40C之間，海拔高度不超過1000m。執行標準:GB/T19519-2004《標稱電壓高于1000V的交流架空線路用復合絕緣子一定義、試驗方法及驗收準則》，GB/T20876.2-2007《標稱電壓大于1000V的架空線路用懸式復合絕緣子元件 第2部分:尺寸和電氣特性》

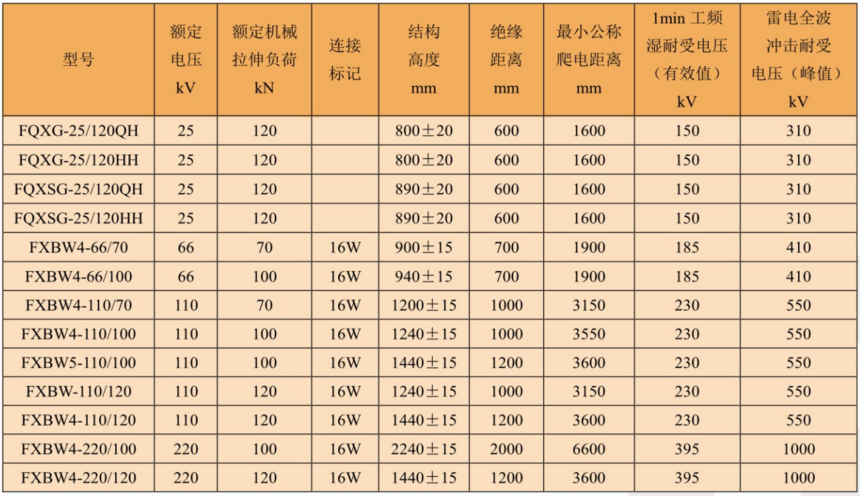

主要技術參數：

型號說明:FQXG-25/120QH，F(xiàn)QXG-表示爬電距離為1600mm的電氣化鐵路接觸網用復合棒形懸式絕緣子;FQXSG-表示爬電距離為1600mm的電氣化鐵路接觸網雙重絕緣復合棒形懸式絕緣子:25/120-表示額定電壓為25KV，拉伸破壞負荷為120KN;Q-表示一端金屬附件為球窩型:H-表示一端金屬附件為單耳型:FXBW4-110/70，F(xiàn)XBW-表示復合棒形懸式絕緣子:4為設計序號，爬電比距為25mm/kV:110/70-表示額定電壓為110kV，拉伸破壞負荷為70kN。
